SIT1145GQ/FD是具有局部联网功能的CAN FD收发器。该产品设计、晶圆制造、封装、测试流程均实现全国产化，切实保障国内外客户的持续稳定供应。

功能描述

SIT1145GQ/FD 是一款高速控制器局域网 (CAN) 收发器，符合 ISO 11898-2:2024 高速 CAN 规范物理层要求，可应用于车载、工业控制等领域。

SIT1145GQ/FD为国产化产品，可兼容SIT1145AQ/FD、SIT1145AQ/1/FD等系列产品。SIT1145GQ/FD进一步改善了总线信号对称性，拥有更低的电磁辐射以及更强的抗干扰能力，数据速率高达 5 Mbps。该器件顺利获得 VIO 引脚实现内部逻辑电平转换功能，允许将收发器 I/O 直接连接到 1.8V、3.3V 或 5V 逻辑电平。该收发器待机模式和睡眠模式下具有超低的功耗，顺利获得使用选择性唤醒功能，支持符合ISO 11898-2:2024标准的CAN局部联网。

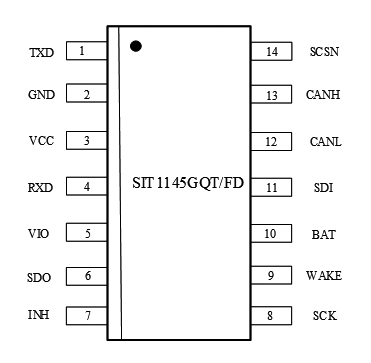

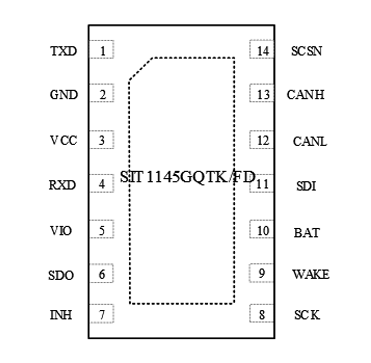

引脚分布图

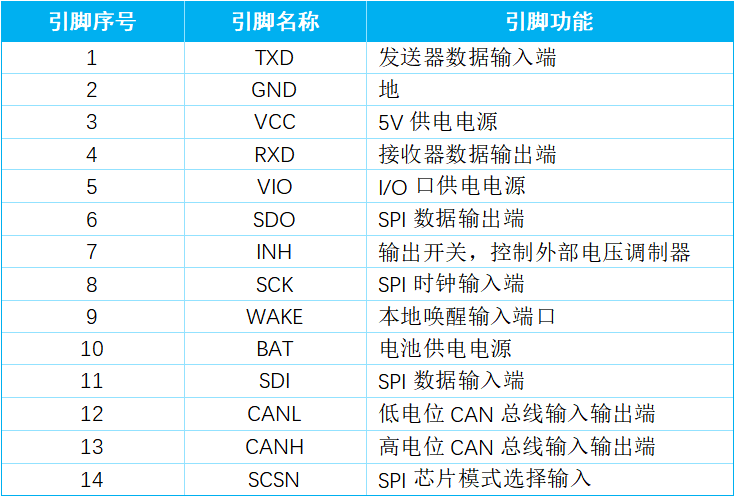

引脚定义

注：DFN4.5×3.0-14封装，可将背面焊盘与PCB板合适的“地”相连，以取得更好的散热性能。

应用领域

Ø 车身控制模块

Ø 汽车网关

Ø 高级驾驶辅助系统（ADAS）

Ø 信息娱乐系统

Ø 工业运输

主要技术指标

Ø 符合面向汽车应用的AEC-Q100标准

Ø 兼容“ISO 11898-2:2024”，“SAE J2284-1~ SAE J2284-5”和“SAE J1939-14”标准

Ø CAN总线端口CANH、CANL及VBAT端口为±58V耐压

Ø 适用于12V和24V系统

Ø SIT1145GQ/FD支持对CAN FD数据进行FD无源操作

Ø I/O电压范围支持1.8V、3.3V和5V MCU

Ø 高速CAN，支持5Mbps灵活数据速率（CAN FD）（Flexible Data-Rate）

Ø 高抗电磁干扰能力

Ø 未上电节点不干扰总线

Ø 支持SOP14和DFN4.5*3.0-14封装，DFN4.5*3.0-14封装具有自动光学检测（AOI）能力。

芯片特点与创新

电源管理

      · 极低电流待机和睡眠模式，具有完全唤醒功能

   · 睡眠模式INH引脚抑制输出让整个节点掉电

          · 可顺利获得CAN标准唤醒或选择性唤醒实现远程唤醒功能

   · 选择性唤醒功能用于高达1Mbit/s的数据传输速率

   · 可顺利获得WAKE引脚实现本地唤醒

   · 唤醒源识别

保护和诊断

      · 16位、24位或32位SPI，用于配置、控制和诊断

   · VBAT、VCC和VIO电源引脚上具有欠压保护

   · 冷启动诊断(顺利获得PO和NMS位)

          · 具有诊断能力，发送数据（TXD）显性超时功能

   · 总线端子和电池引脚具有抗汽车环境瞬变的保护能力（符合ISO7637标准）

   · 过热保护功能
