u支付LIN收发器芯片SIT1021与国外同类产品的兼容性

发布日期：2022-05-20发布者：u支付 分享到:

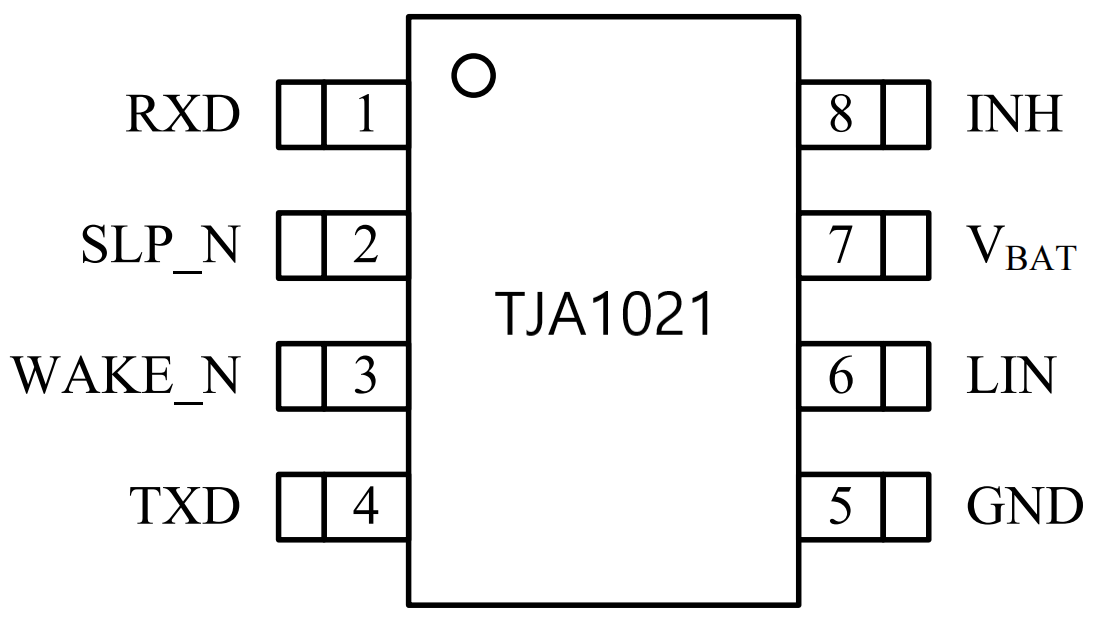

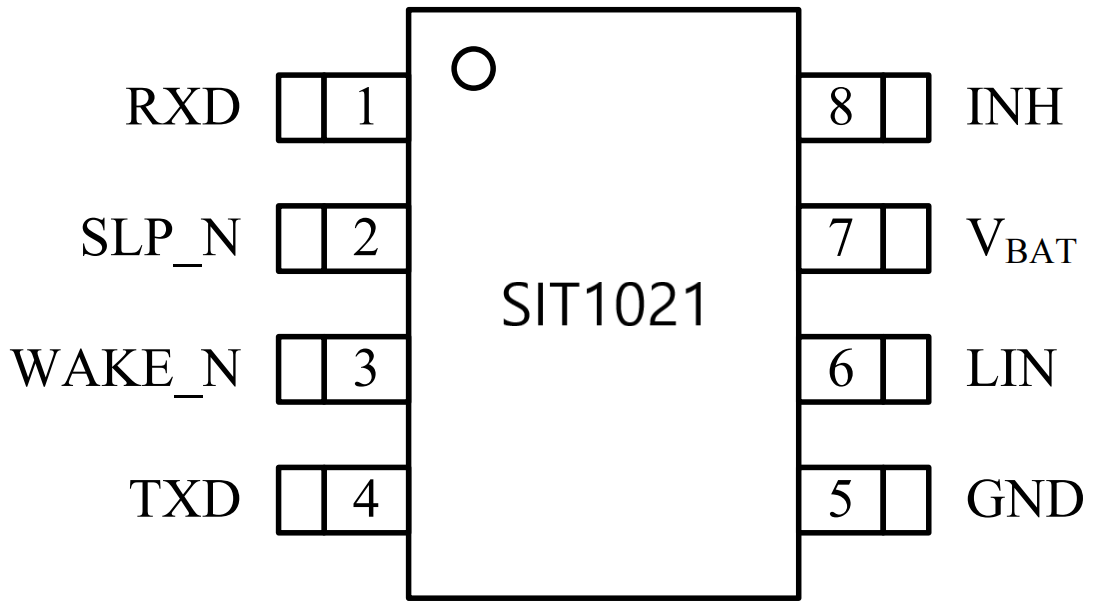

现在LIN收发器SIT1021的同类产品主要有NXP(TJA1021)，SIT1021可以PIN TO PIN兼容。引脚分布图分别如下：

两款LIN收发器的DC参数及AC参数均符合 LIN 2.0、LIN 2.1、LIN 2.2、LIN 2.2A、ISO 17987-4:2016 (12V) 和 SAE J2602 标准，如下表：

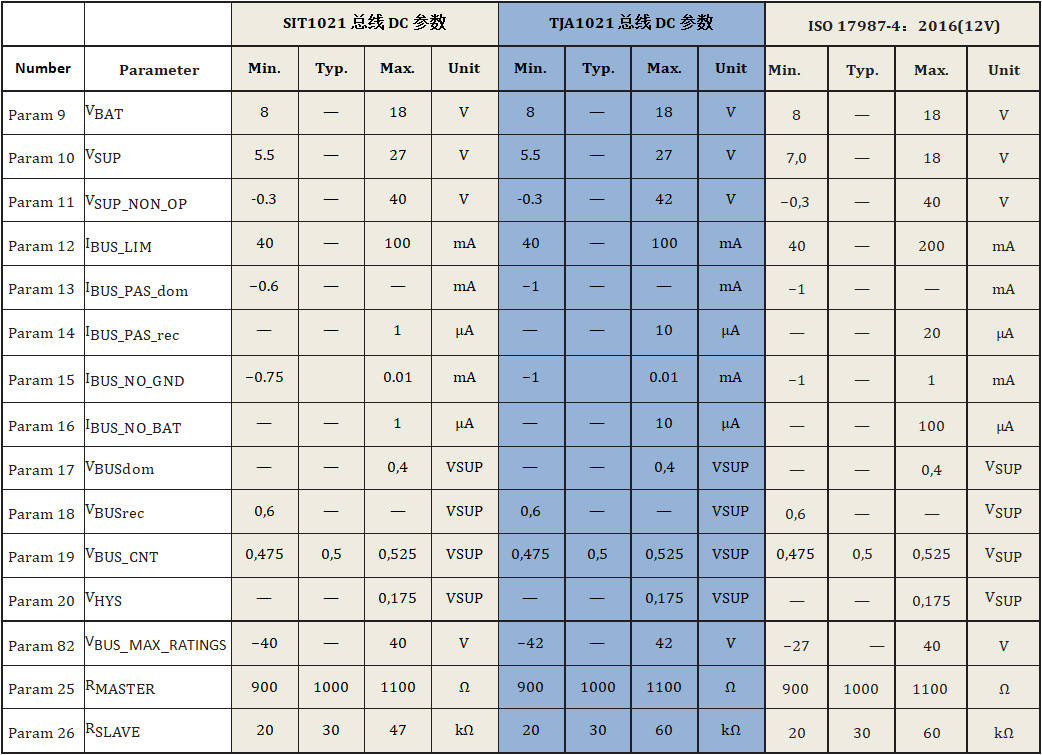

12V LIN系统DC参数

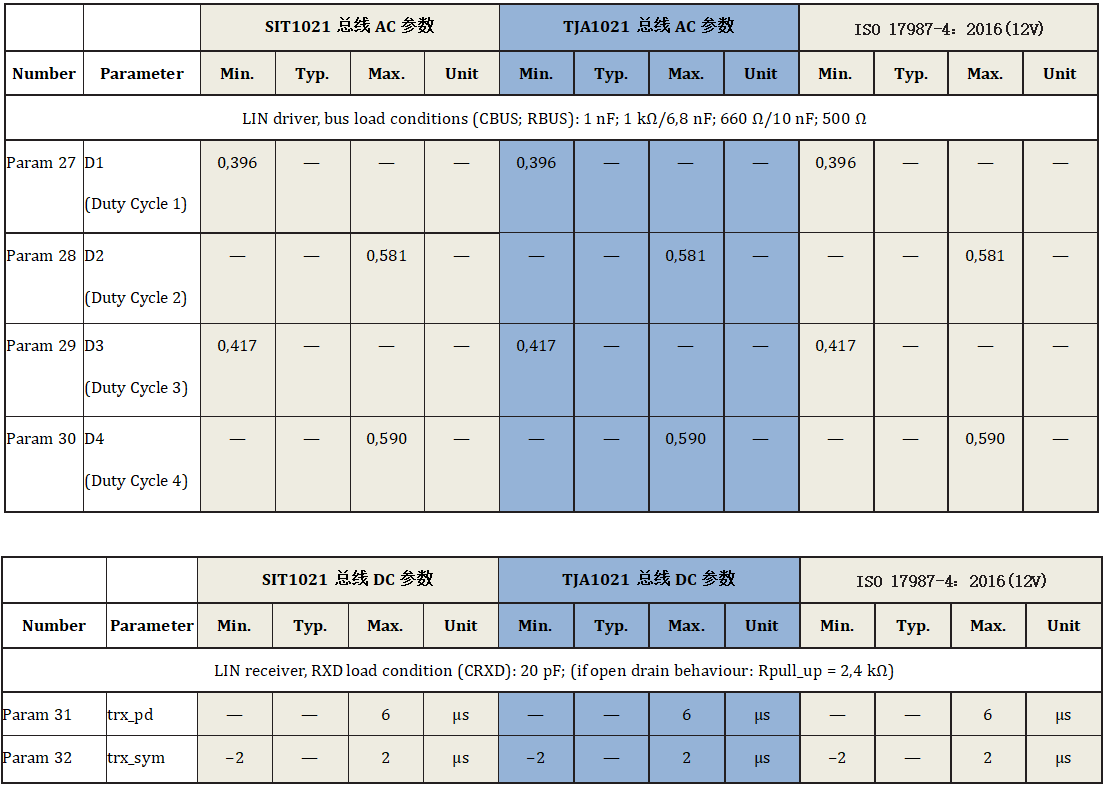

12V LIN系统AC参数

两款收发器都具有低功耗休眠模式、TXD显性超时功能、支持3.3V与5V MCU系统通信、本地唤醒与远程唤醒（RXD输出唤醒标志、TXD输出唤醒源标志）、总线限流保护功能、使用 INH 引脚控制外部稳压器、电池欠压保护功能、过温保护功能、总线限流保护功能。

另外，SIT1021与TJA1021工作模式之间的切换一致，两款收发器的工作模式之间的转换示意图如下：

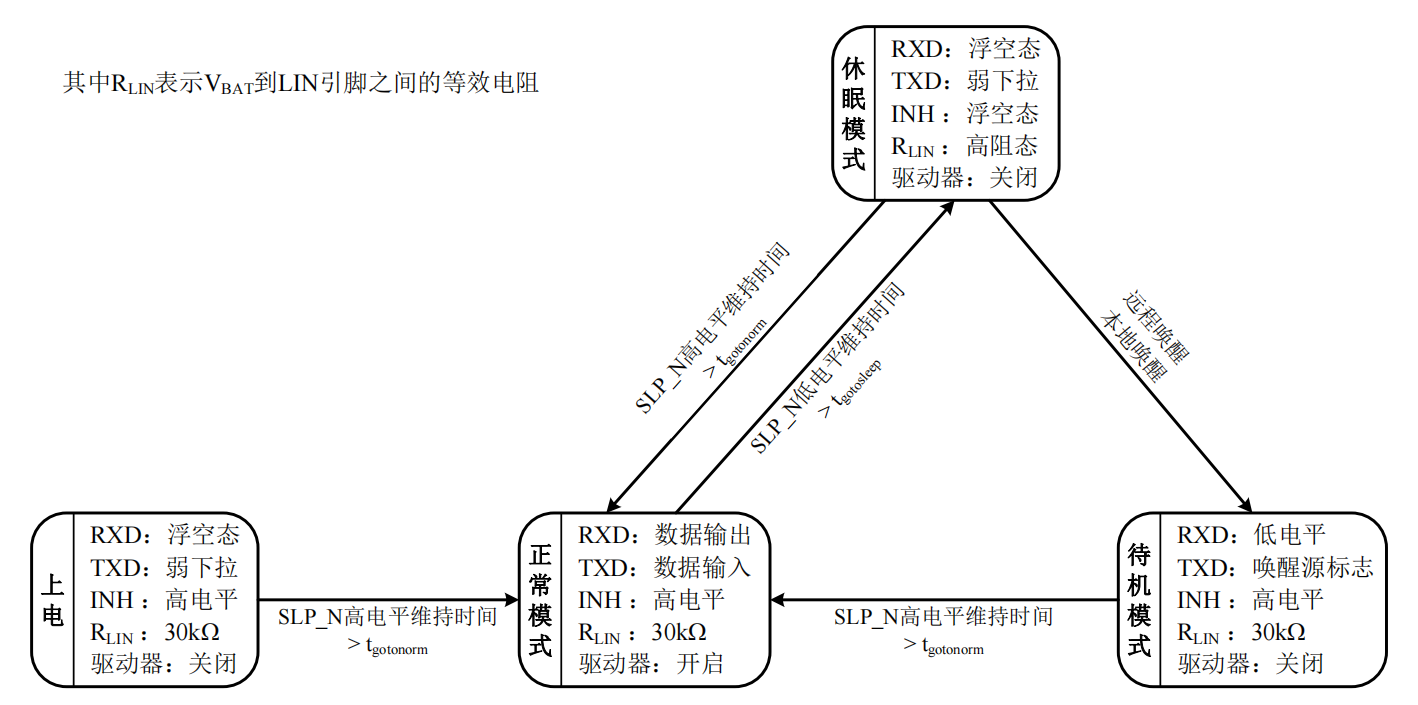

SIT1021工作模式转换图

TJA1021工作模式转换图

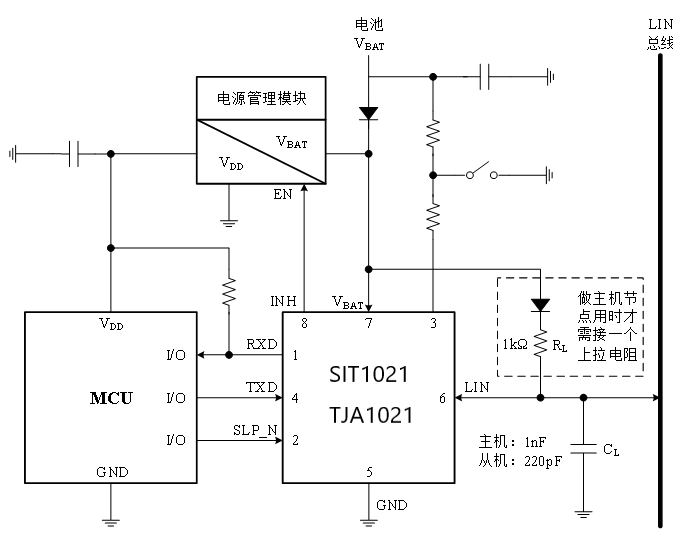

两款LIN收发器典型应用电路一样，如下图：

同时SIT1021有顺利获得与LIN协议的一致性测试（Conformance Test），由以上可知，两款LIN收发器可以PIN TO PIN兼容，在LIN网络中可以兼容可靠通讯。
